13 - Aislamiento termoacústico en cara interior con estructura drywall placa y lana de vidrio + terminación

Sistema Mixto

Muros exteriores

Solución Saint-Gobain | Aislamiento termoacústico en cara interior con estructura drywall placa y lana de vidrio + terminación

13 - Aislamiento termoacústico en cara interior con estructura drywall placa y lana de vidrio + terminación

Nueva

Renovación

Descripción
Productos

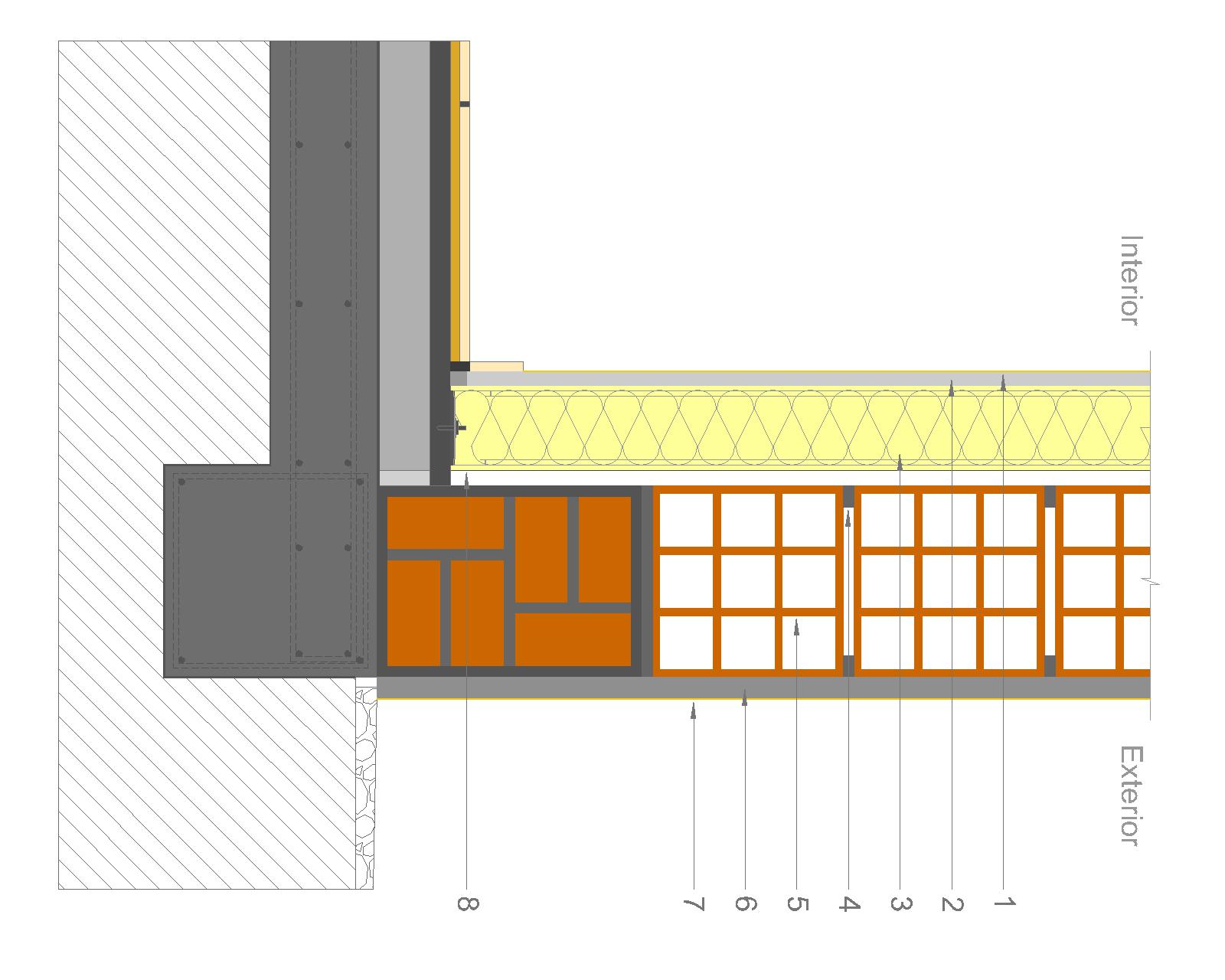

Detalles constructivos
Documentos

Descripción

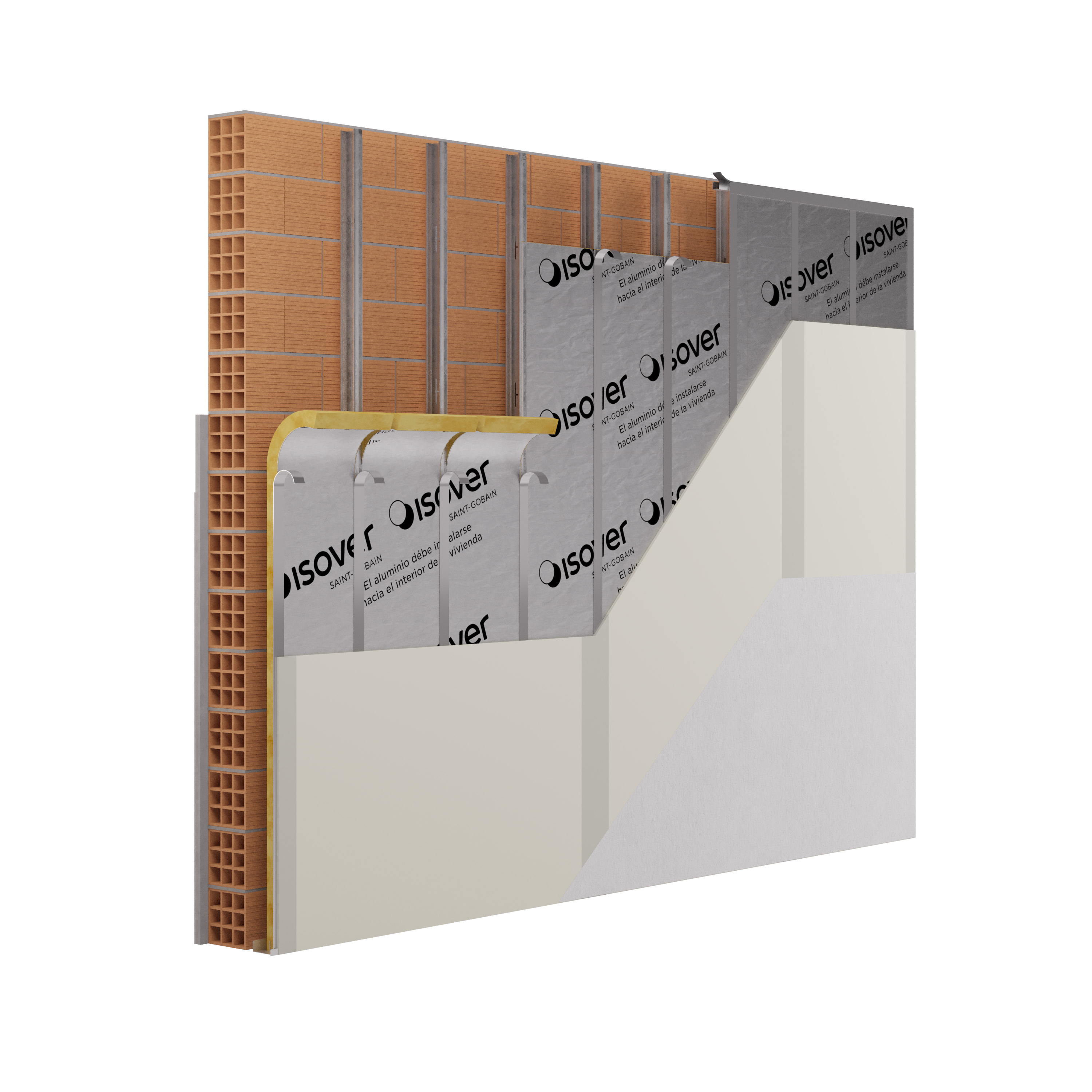

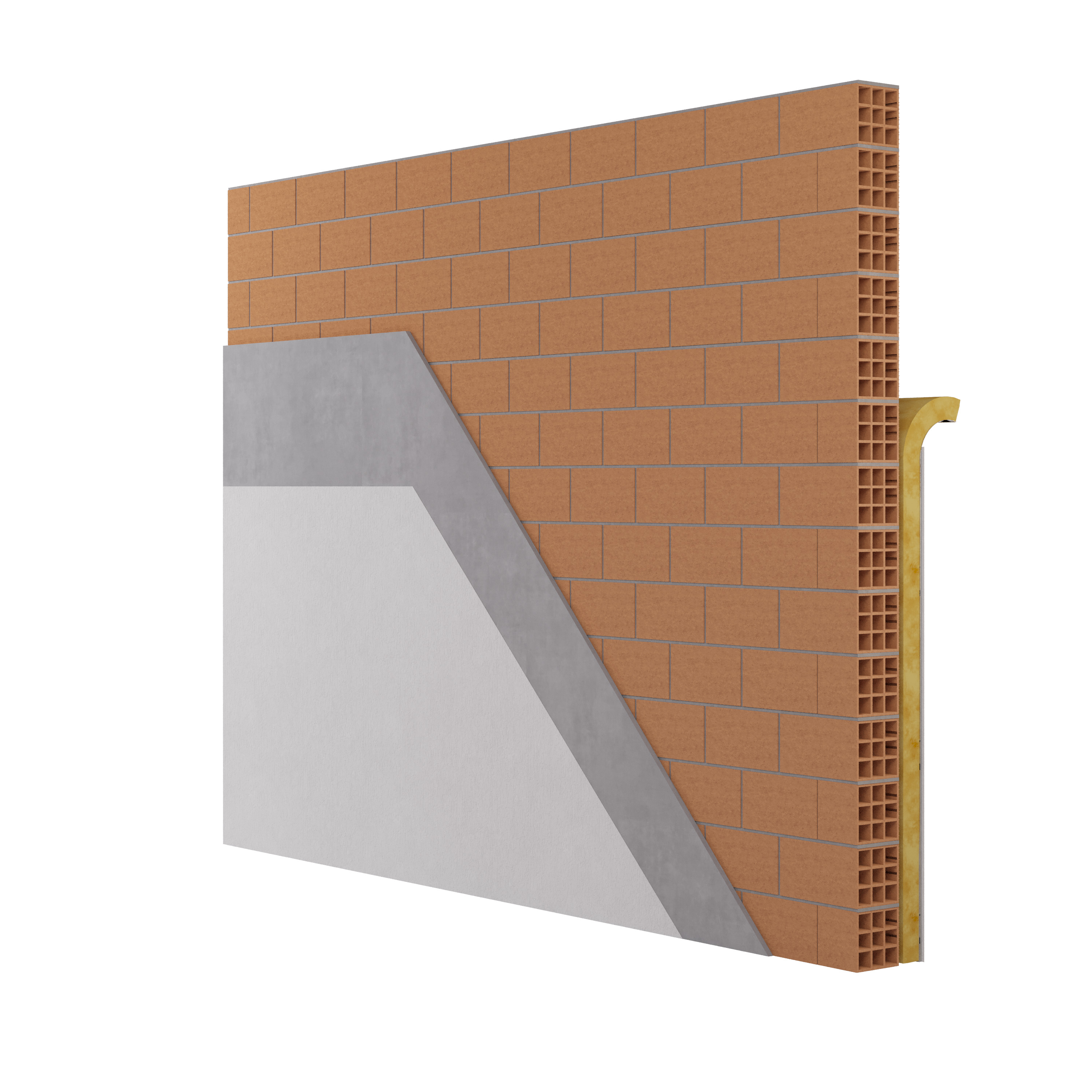

Muro exterior de ladrillos cerámicos con aislamiento termoacústico en cara interna con Rolac Plata Muro Isover, perfiles soleras/montantes de 70mm / 100mm y placa de yeso laminado PLACO. En cara externa revoque cementicio más terminación superficial

Productos

Terminación superficial interior
1. Terminación superficial simil hormigon visto
  - weber hormivisto
2. Preparación de superficie y pintura
3. Preparación de superficie y pintura
4. Revestimiento plástico
  - weberplast base color
  - weberplast
5. Revestimiento cerámico/porcellanato colocado con
  - mezcla adhesiva weber
  - weber pastina prestige
Placa de yeso laminado para interiores
1. Para locales secos
  - Placo® STD e=12,5mm o 15mm
2. Para locales húmedos
  - Placo® RH e=12,5mm o 15mm
3. Para mayor resistencia al fuego
  - Placo® RF X e=12,5mm o 15mm
4. Para locales secos con mayor resistencia al impacto
  - Placo® IMPACT e=12,5mm o 15mm
5. Para locales húmedos con mayor resistencia al impacto
  - Placo® IMPACT RH e=12,5mm o 15mm
6. Para colgar objetos pesados directamente a la placa de yeso
  - Placo® HABITO e=12,5 mm
Perfiles Drywall
1. Perfil Solera 70 mm
  - Perfil Solera 70 mm
2. Perfil Montante 69mm
  - Perfil Montante 69mm
3. Perfil Solera 100 mm
  - Perfil Solera 100 mm
4. Perfil Montante 99mm
  - Perfil Montante 99mm
Aislación termoacustica con barrera de vapor
- isover Rolac Plata Muro
Muro Ladrillo Cerámico
Mortero de asiento
1. weber listo
  - weber listo
2. webermur multiuso
  - webermur multiuso
3. webermur manga
  - webermur manga
Revoque exterior
1. Revoque cementicio 3 en 1 aplicación manual
  - weber mix E
2. Revoque cementicio 3 en 1 aplicación proyectada
  - weber promex E
3. Revoque cementicio 4 en 1 aplicación manual/proyectable
  - weber monocapa prisma
Terminación superficial exterior
1. Revestimiento plástico
  - weberplast base color
  - weberplast
2. Pintura para exteriores
  - tacurú fijador sellador al agua
  - weberpint
3. Pintura poliuretánica
  - weberdry frentes PU
4. Terminación superficial simil hormigon visto
  - weber hormivisto
  - megaflex silistón
5. Terminación superficial simil hormigon visto
  - weber hormivisto
  - weber siliston S

Listado de comportamiento térmico

Muro exterior	RT	K	Calificación Norma IRAM 11605	Riesgo de condensación
Muro exterior	m2K/W	(m2K/W)	Calificación Norma IRAM 11605	Superficial	Intersticial
Ladrillo cerámico Hueco No Portante 12 cm + Rolac Plata Muro HR Isover e=50 mm	1.938	0.516	Nivel AB hasta -7°C / Nivel B hasta -15°C	No Presenta	No Presenta
Ladrillo cerámico Hueco No Portante 12 cm + Rolac Plata Muro HR Isover e=70 mm	2.415	0.414	Nivel AB hasta -15°C	No Presenta	No Presenta
Ladrillo cerámico Hueco No Portante 12 cm + Rolac Plata Muro HR Isover e=100 mm	2.976	0.336	Nivel A hasta -2°C / Nivel AB hasta -15°C	No Presenta	No Presenta
Ladrillo cerámico Hueco No Portante 18 cm + Rolac Plata Muro HR Isover e=50 mm	1.988	0.503	Nivel AB hasta - 8°C / Nivel B hasta -15°C	No Presenta	No Presenta
Ladrillo cerámico Hueco No Portante 18 cm + Rolac Plata Muro HR Isover e=70 mm	2.469	0.405	Nivel AB hasta -15°C	No Presenta	No Presenta
Ladrillo cerámico Hueco No Portante 18 cm + Rolac Plata Muro HR Isover e=100 mm	3.030	0.330	Nivel A hasta -3°C / Nivel AB hasta -15°C	No Presenta	No Presenta

Documentos

13 - Aislamiento termoacústico en cara interior con estructura drywall placa y lana de vid.dwg Descargar
